بطانة غشائية: لماذا طبقات الحماية من الجيوتكستايل مهمة

يمكن تحديد الغشاء الباطني بشكل صحيح ومع ذلك يمكن أن يتعرض للتلف قبل الخدمة عندما لا يتم التحكم في التربة الحادة أو الركام أو الطيات أو وضع الغطاء بطبقة حماية مناسبة.

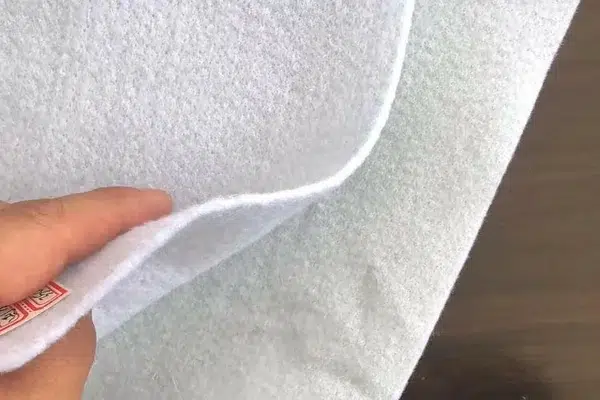

عادة ما يكون الطبقة الواقية أسفل الغشاء الجيوغشائي من نسيج غير منسوج من الجيوتكسيل المختار للمساعدة في تقليل خطر الثقب والتآكل بين الغشاء والتربة التحتية أو المواد المجاورة. المتطلب النهائي يعتمد على سماكة الغشاء، حالة التربة التحتية، حجم الحصى، الحمولة، طريقة التركيب، الصرف وتصميم المشروع.

السؤال المفيد ليس ببساطة ما إذا كان يجب استخدام النسيج، بل ما الذي يلمس الغشاء، وكيف سيتم تركيبه، وما ظروف الضرر المحتملة قبل تغطية النظام.

يجب أن يذكر طلب عرض سعر للطبقة الواقية أسفل الغشاء الجيوغشائي التطبيق، نوع وسماكة الغشاء، حالة التربة التحتية، خطر الحجارة الحادة، الركام المجاور، طبقة الغطاء، التحميل، الصرف، الخصائص المستهدفة للجيوتكسيل، أبعاد اللفة، الكمية، الوجهة، التغليف، والمستندات المطلوبة من المشروع. طلب عام مثل "نسيج تحت الغشاء" يترك متغيرات الثقب الرئيسية غير معروفة.

لماذا يحتاج الغشاء الجيوغشائي إلى طبقة واقية أسفله؟

يمكن أن تساعد الطبقة الواقية في فصل الغشاء عن التربة التحتية غير المستوية وتقليل ضرر الاتصال المركز عند تناسب النسيج المختار ونظام الطبقات الكامل مع المشروع.

قد يُوضع الغشاء الجيوغشائي فوق تربة مضغوطة، تربة تحضيرية، خرسانة، ركام، أو مادة جيوسينثتيكية أخرى. لكل واجهة حالة تآكل وثقب مختلفة. يجب اختيار الطبقة الواقية لسطح الاتصال الفعلي وتسلسل التركيب، وليس فقط اسم منتج الغشاء.

GRI GM13 هو مرجع مفيد للغشاء الجيوغشائي من نوع HDPE، لكن سماكة الغشاء وخصائص المادة لا تلغي الحاجة إلى تقييم إعداد وحماية التربة التحتية. يجب تأكيد النظام الكامل وفقاً لتصميم المشروع. [1]

بالنسبة للمقاولين، غالباً ما يكون النفشة الواقية هي الفرق بين نشر غشاء نظيف ومهمة ترقيع. يجب أن تُنصب كجزء من تفاصيل الغشاء، وليس أن تضاف بعد ظهور مشكلة تلف.

ما هي ظروف الموقع التي تتحكم في اختيار الطبقة الواقية؟

تحدد نعومة التربة التحتية، حجم الحصى، سماكة الغشاء، ضغط الاتصال، الركام، الماء، المعدات، ووضع الغطاء الخصائص الواقية التي تستحق الانتباه.

قد يكون لقاع بركة مع تربة ناعمة مُحضرة جيدًا مخاطر مختلفة عن قاعدة مطرح النفايات ذات الركام الصرفي، أو منصة تعدين، أو منطقة احتواء معرضة لحركة الموقع. قد تحتاج البطانة أيضًا إلى حماية من الأعلى وكذلك من الأسفل، اعتمادًا على تتابع الطبقات.

يجب على المشروع تحديد ما إذا كان يمكن للمياه أن تتحرك تحت البطانة أم ما إذا كان هناك حاجة إلى مكون تصريف. القماش التحتاني ليس تصميم تصريف تلقائيًا؛ يجب أن يكون دوره واضحًا في القسم المعتمد.

تؤكد إرشادات المواد الجيوصناعية من FHWA على ظروف التطبيق ومتطلبات التركيب. يجب على المشترين تأكيد بيئة المشروع قبل استخدام خاصية واحدة من ورقة بيانات كقاعدة للاختيار. [4]

ما الخصائص التي يجب على المشترين فحصها؟

يمكن أن تشمل الفحوصات ذات الصلة مقاومة الثقب، الكتلة لكل وحدة مساحة، السماكة، سلوك الشد والالتماء، النفاذية، أبعاد الرول، وطرق الاختبار المعلنة، لكن القيم المطلوبة تعتمد على المشروع.

ASTM D4833 و ASTM D6241 هما طريقتان للاختبار متعلقتان بالثقب تُستخدمان لمقارنة الجيوسنثتيك وفق إجراءات محددة. يمكن أن تساعد نتائج الاختبارات فريق المشروع في مقارنة المواد، لكنها ليست ضمانات مباشرة لبقاء المادة في الميدان تحت كل حجم حجر أو حمل أو طريقة تركيب. [2] [3]

يجب أن يكون الجيوتكسيل المختار عمليًا أيضًا من حيث المناولة. الرول الضيق جدًا يمكن أن يزيد الوصلات؛ والرول الثقيل جدًا بالنسبة للمعدات أو وصول الموقع قد يسبب أضرارًا في المناولة وضغطًا على الجدول الزمني.

Expert Insight: قد يؤدي شراء نسيج أثخن لمجرد أن له غرامات أعلى لكل متر مربع إلى التغاضي عن المشكلة الحقيقية. قد يكون الخطر المسيطر هو طبقة تحتية حادة، وضع حصى غير مناسب، أو عدم وجود حماية محددة فوق البطانة.

كيف يجب تركيب الطبقة الواقية السفلى؟

يجب وضع الطبقة الواقية السفلى على السطح المعتمد المُعَد مع تداخلات مراقَبة، تلامس أملس، حواف محمية، وتسلسل يمنع إزاحتها أو تلفها قبل نشر البطانة.

أزل البروزات والحطام، تحكم في التجاعيد، وتجنب سحب الحصى أو المعدات عبر النسيج المكشوف. يجب أن يكون لدى فريق تركيب البطانة منطقة عمل نظيفة حتى لا تصبح الحجارة المحبوسة أحمالًا نقطية تحت الغشاء.

يجب أن يتبع تفصيل التداخل والتثبيت الرسم أو بيان طريقة المشروع. قد تترك طبقة حماية تتحرك أثناء نشر البطانة الواجهة الحرجة مكشوفة.

ملاحظة ميدانية: تحدد العديد من طلبات العروض سماكة البطانة لكنها تغفل صور الطبقة التحتية، حجم الحصى، وتسلسل الغطاء. هذه الإغفالات تجعل عرض سعر نسيج الحماية يبدو دقيقًا بينما تترك خطر الثقب الأساسي دون حل.

ما الذي يجب التحقق منه قبل الشحنة؟

تحقق من بيانات المنتج، الاختبارات المعلنة، عرض وطول الرول، الملصقات، تتبع الدُفعات، التغليف، خطة التحميل، اعتماد العينات، وتسلسل الطبقات الخاص بالمشروع قبل إصدار الإنتاج.

أكد أي جانب من البطانة مخصص للنسيج وما إذا كانت الكمية تتضمن التداخلات، الانحدارات، مخصصات التثبيت، وأي طبقة حماية فوق البطانة. تؤثر هذه التفاصيل على كل من كمية المواد ومناولة الموقع.

QC Check: قارن الرسم القطاعي مع أمر الشراء: يجب أن تصف سماكة البطانة، نوع الطبقة التحتية، أبعاد اللفافة، طريقة التعبئة، الوجهة، المستندات المطلوبة، وتسلسل التركيب نفس النظام.

ماذا يجب أن يتضمن طلب عرض أسعار لطبقة تحتية من الغيوممبرين؟

يتضمن طلب عرض الأسعار الكامل التطبيق، مقطع الطبقات، سماكة البطانة، التربة الأساسية، الركام، التحميل المتوقع، حالة المياه، الخصائص المستهدفة للنسيج، حجم اللفافة، الكمية، الوجهة، التغليف، والمستندات الاختبارية المطلوبة.

يمكن للمشترين المقارنة cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits, راجع ال بطانة الغشاء الجيوتقني من HDPE, وقدم القسم من خلال نموذج طلب عرض أسعار لطبقة تحتية من الغيوممبرين cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

يجب أن يميز المورد الموثوق بين توصية عامة للمواد والتصميم النهائي للمشروع. على المهندس المسؤول تأكيد المواصفة النهائية حيث يعتمد الخطر على ظروف الموقع.

الأسئلة الشائعة

هل النسيج الجيولوجي غير المنسوج مطلوب دائمًا تحت الغيوممبرين؟

ليس بالضرورة. الاحتياج والمواصفة يعتمدان على التربة الأساسية، نوع البطانة، الركام، التحميل، حالة المياه، طريقة التركيب، والمقطع المعتمد للمشروع.

هل يمكن لبطانة أكثر سمكًا أن تحل محل النسيج التحت بطبقة؟

ليس بالضرورة. تلعب السمك وطبقة الحماية أدوارًا مختلفة. يجب على المشروع تقييم خطر الثقب، إعداد التربة الأساسية، المواد المتصلة، وظروف التركيب معًا.

ما المطلوب لعرض سعر لطبقة تحتية؟

قدّم الرسم القطاعي، نوع البطانة وسماكتها، التربة الأساسية، الحصى أو الركام، طريقة التغطية، حالة الصرف، حجم اللفافة المستهدف، الكمية، الوجهة، التغليف، ومتطلبات المستندات.

الخاتمة

الطبقة التحتية للغيوممبرين قرار قائم على مخاطر التلامس. أكد التربة الأساسية، البطانة، الركام، التحميل، الصرف، المناولة، والحماية المطلوبة على جانبي الغشاء قبل شراء النسيج.
