كيفية تركيب الجيوجريد لجدار وسطي: قائمة فحص للمقاول

يمكن أن تبدو جدران الإحتجاز منتهية في حين أن تقويتها غير فعّالة إذا لم تتبع اتجاه الشبكة، الطول، الردم، الاتصال، التصريف، أو الدمك التفاصيل المعتمدة.

يجب تركيب جيوب الجدران الإحتجازية فقط وفق المخطط المعتمد للتقوية: اتجاه الشد الصحيح، المنسوب، الطول، الاتصال بالواجهة، الردم، التصريف، سمك الطبقة، وتسلسل الدمك. لا يمكن أن تحل قاعدة تركيب عامة محل تصميم الجدار الخاص بالمشروع أو متطلبات المهندس المسؤول.

تبدأ قائمة التحقق الخاصة بالمقاول قبل فتح أول لفة، لأن المادة المستلمة، هندسة الجدار، الوصول للعمل، وجدول التقوية يجب أن تتوافق مع بعضها البعض.

يجب أن يتضمن طلب عرض سعر لجيوجريد جدار الإحتجاز ارتفاع الجدار وهندسته، نوع الواجهة، طبقات التقوية وأطوالها، اتجاه الشد المحدد، الردم، التصريف، ظروف الحمل الإضافي، حجم اللفة، الكمية، الوجهة، التغليف، العلامات، والمستندات المطلوبة للاختبار أو الموافقة. قوة اللفة وحدها لا تمثل جدول تقوية الجدار.

ما الذي يجب تأكيده قبل التركيب؟

أكد على تفاصيل الجدار المعتمدة، نوع الشبكة، اتجاه الشد، منسوب الطبقات، أطوال التقوية، الاتصال بالواجهة، الردم، التصريف، وتسلسل البناء قبل بدء التركيب.

إرشادات جدران التربة المسلحة الصادرة عن FHWA تصف الجدران بأنها أنظمة تشمل التقوية، الردم المضغوط، الواجهة، التصريف، وضوابط البناء. يجب أن تتطابق المادة مع النظام المعتمد؛ يجب ألا يتم تبديل شبكة مشابهة المظهر دون مراجعة التصميم المطلوبة. [1]

تحقق من ملصقات اللفات مع الجدول. يجب أن يعرف الفريق اتجاه التركيب المقصود، التغطية، رقم الطبقة، وترتيب الاتصال قبل قطع الشبكة أو دفنها.

يشمل الفحص الجيد قبل البدء أيضًا إمكانية وصول المعدات. إذا كانت اللفة عريضة جدًا أو ضيقة جدًا أو وضعت في اتجاه غير صحيح، فقد يقوم الفريق بإنشاء وصلات غير ضرورية أو قطع طول التقوية الذي يعتمد عليه التصميم.

لماذا يعتبر اتجاه الشد مهمًا؟

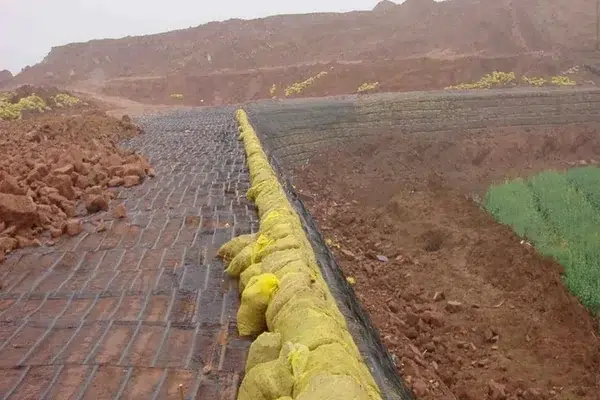

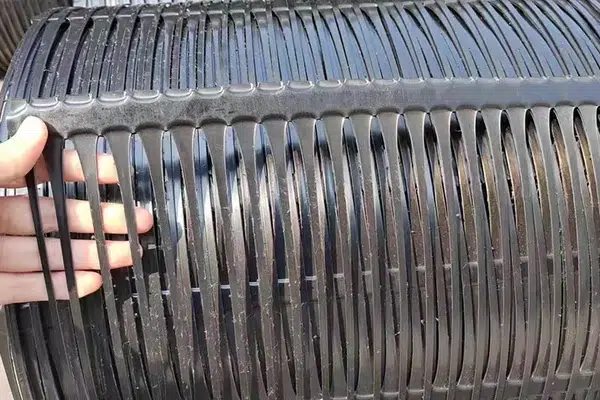

يجب توجيه الشبكة بحيث يتبع اتجاه التقوية المقصود مسار الحمل المعتمد. تدوير شبكة أحادية المحور جانبياً يمكن أن يجعل القوة المحددة غير ذات صلة في المكان الذي يحتاجه الجدار.

عادةً ما يعرف جدول التقوية الاتجاه بعيدًا عن الواجهة والطول المطلوب داخل كتلة التربة المضغوطة. يجب أن توضح العلامات الميدانية وملصقات اللفات ذلك قبل وضع كل طبقة.

ASTM D6637 هو طريقة اختبار الشد لجيوجريد. قيمة الاختبار المقدمة تدعم تحديد المنتج، لكنها لا تمنح الإذن لاتجاه أو طول أو اتصال أو تخطيط جدار مختلف عن التصميم المعتمد. [3]

Factory Tip: قبل الشحن، قارن عرض وطول اللفافة مع جدول طبقة الجدار. هذا يؤكد التغطية الصالحة ويقلل من خطر قطع المادة إلى قطع قصيرة لا تتطابق مع تخطيط التسليح.

كيف يجب وضع وتوصيل الجيوجريد؟

ضع الشبكة مسطحة عند الارتفاع المحدد، وصلها بالغلاف كما هو مفصّل، مددها إلى الطول المعتمد، واحرص على أن تكون خالية من الطيات أو التلف أو الوصلات غير المعتمدة.

نظام الغلاف واتصال التعزيز هما جزء من نظام الجدار. لا تفترض أن التداخل أو الربط أو القص في الموقع يخلق اتصالاً مكافئاً. اتبع التفاصيل المعتمدة وابلغ عن أي عدم تطابق قبل تغطية الطبقة.

حافظ على شد الشبكة فقط بالقدر اللازم لإزالة الترهل والحفاظ على الانسجام أثناء وضع الحشوة. التعامل المفرط أو حركة المعدات على الشبكة المكشوفة قد يزيح الطبقة أو يتلف منطقة الاتصال.

كيف تؤثر الردم والصرف والدمك على الجدار؟

جودة الحشوة، وضع الرفع، الدمك، التحكم بالرطوبة، والصرف يمكن أن تغير أداء الجدار بقدر تأثير الشبكة نفسها. التعزيز لا يجعل الحشوة المشبعة الغير مناسبة مقبولة.

يجب أن تحدد تفاصيل المشروع المنطقة المعززة، الحشوة المقبولة، طبقة الصرف، المخارج، وإجراءات الدمك. دخول الماء إلى الكتلة المعززة يمكن أن يعقد عملية الدمك وقد يخلق ظروفاً لم يصمم نظام الجدار لتحملها.

تصف إدارة الطرق أن جدار GRS كتلة تربة مدموكة معززة بطبقات جيونسيتيتيك وتستخدم مع عنصر غلاف. الكتلة الكاملة وعملية البناء مهمتان، وليس فقط لفافة التعزيز. [2]

ملاحظة ميدانية: أحد الأخطاء الشائعة في الموقع هو السماح للمعدات بالدوران أو التفريغ بعنف على طبقة مغطاة جزئياً. قد تظل الشبكة مخفية لاحقاً، لكن كثافة الحشوة أو محاذاة الطبقة أو اتصال الغلاف قد تكون تعرضت بالفعل للخطر.

ما سجلات الفحص التي تقلل المخاطر؟

سجل ملصقات اللفات المستلمة، مواقع الطبقات، الارتفاعات، الأطوال، فحوصات الاتصالات، مصدر الحشوة، فحوصات الدمك، أعمال الصرف، وأي تغييرات موقع معتمدة قبل أن تغطي الرفع التالي الدليل.

ترتبط سجلات الفحص بالمواد المستلمة بالتعزيز الموضوع في الجدار. هي مفيدة بشكل خاص عند تغيير لفة، تعديل طبقة، أو استدعى شرط موقعي مراجعة هندسية.

QC Check: أوقف العمل وارجع إلى التفاصيل المعتمدة عندما تبدو الشبكة قصيرة جداً، الاتجاه غير واضح، الحشوة غير مناسبة، يدخل الماء إلى المنطقة المعززة، أو لا يمكن تنفيذ اتصال الغلاف كما هو موضح.

ماذا ينبغي أن يشتمل طلب عرض أسعار الجيوقريد لجدار على؟

تضمن مخطط الجدار، الارتفاع، الغلاف، جدول التعزيز، الحشوة، الصرف، الحمولة الزائدة، اتجاه الشبكة، تفضيل اللفة، الكمية، الوجهة، التعبئة، الجدول الزمني، والوثائق المطلوبة.

يمكن للمورد المساعدة في مقارنة أبعاد اللفائف والوثائق، لكن مهندس المشروع يجب أن يؤكد معلمات التصميم النهائية للتسليح. هذا التمييز يمنع تحويل عرض سعر منتج إلى اعتماد إنشائي غير مدعوم.

يمكن للمشترين المراجعة شبكة جيولوجية لجدران الاستنساند, قارن تطبيقات تعزيز التربة, وأرسل القسم من خلال نموذج طلب عرض سعر لشبكة جيولوجية لجدار استنساند قبل الإصدار بالطلب.

الأسئلة الشائعة

هل يمكن تركيب أي شبكة جيولوجية في جدار استنساند؟

لا. يجب أن يتطابق المادة، واتجاه الشد، والطول، والتباعد، والاتصال، والحشوة الخلفية، والصرف، والواجهة مع تصميم الجدار المدعوم بالتسليح المعتمد.

هل يمكن قص الشبكة الجيولوجية لتقصيرها لتناسب الموقع؟

ليس دون المراجعة التصميمية المطلوبة. طول التسليح جزء من نظام الجدار ويجب أن يتبع الجدول المعتمد.

ماذا ينبغي فحصه قبل تغطية كل طبقة؟

تحقق من ملصق اللفافة، والاتجاه، والطول، والارتفاع، واتصال الواجهة، والحشوة الخلفية، والدك، والصرف، والأضرار الظاهرة، وأي تغييرات ميدانية معتمدة.

الخاتمة

تركيب الشبكة الجيولوجية لجدار الاستنساند هو تسلسل خاضع للتصميم. أكد الاتجاه، والطول، والاتصال، والحشوة الخلفية، والصرف، والدك، والسجلات قبل دفن كل طبقة.
